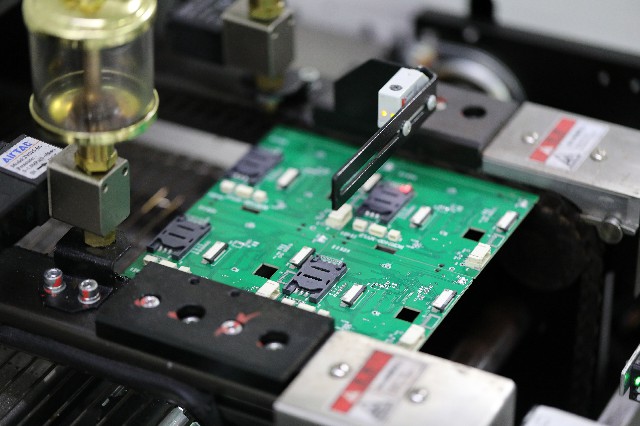

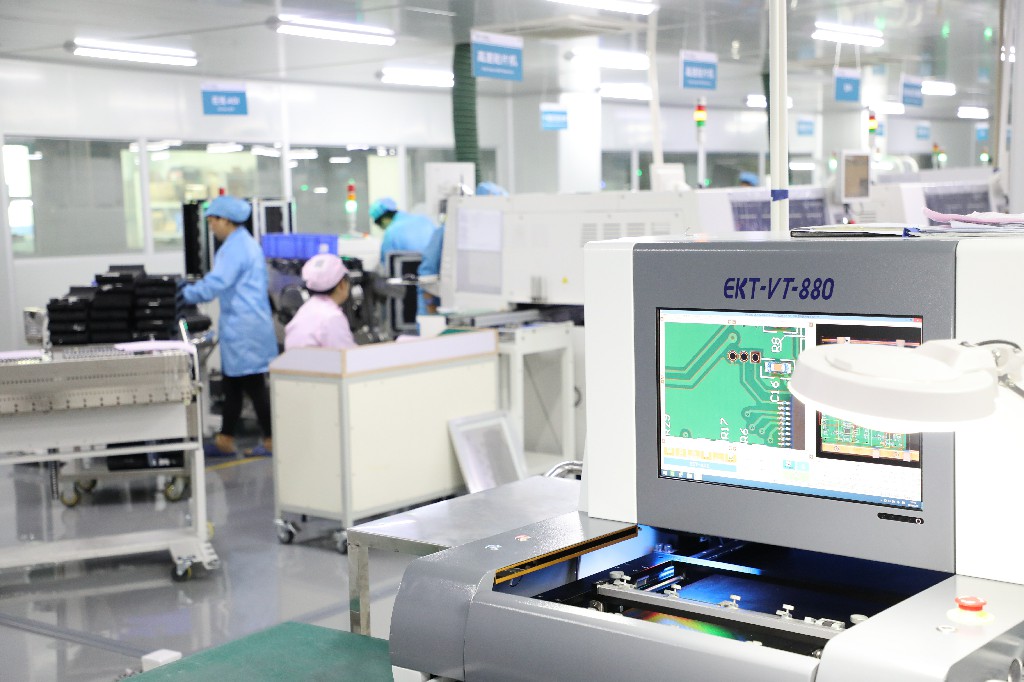

一站式PCBA加工廠家今天為大家講講高多層PCB板在PCBA加工中為何易產生翹曲?高多層PCB板在PCBA加工中產生翹曲的原因。在高端電子產品制造領域，8層及以上的高多層PCB板已成為主流選擇。我們在長期的生產實踐中發現，高多層PCB板在PCBA加工過程中產生翹曲的現象尤為突出。本文將基于我們SMT生產線上的實際案例，深度剖析這一問題的成因及應對策略。

　　高多層PCB板在PCBA加工中產生翹曲的原因

　　一、材料因素引發的基礎變形

　　1. 基材CTE差異

　　高多層板由FR-4基材、銅箔及半固化片(Prepreg)多層疊加構成。不同材料的熱膨脹系數(CTE)差異可達3-5ppm/℃。當層數超過10層時，Z軸方向的累積膨脹差異會顯著增加。

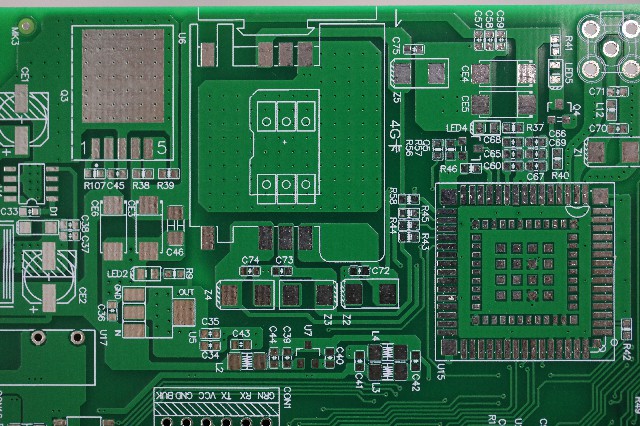

　　2. 銅箔分布不均

　　實測數據顯示：當PCB板兩側銅面積差異超過40%時，經過回流焊后翹曲率會陡增2.8倍。特別是HDI板中的盲埋孔設計，更容易造成局部銅分布失衡。

　　二、結構設計帶來的應力失衡

　　1. 層間對稱性不足

　　我們通過實際生產驗證，12層板的非對稱結構設計會使翹曲概率提升67%。建議采用"3+6+3"或"4+4+4"的對稱疊層方案，可降低42%的變形風險。

　　2. 過孔分布不合理

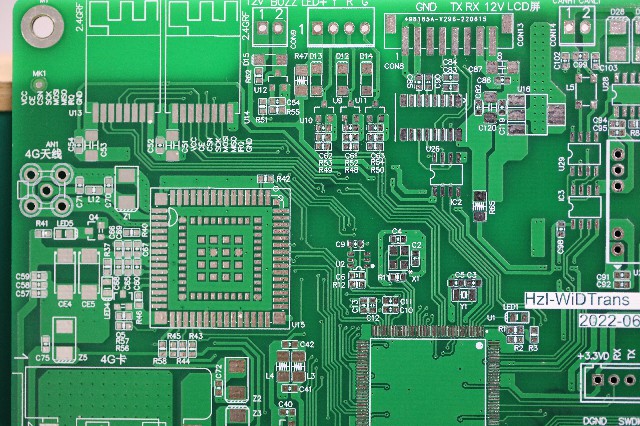

　　密集的過孔陣列(特別是0.2mm以下微孔)會形成機械應力集中區。建議在BGA區域采用交錯式過孔布局，并保持孔壁銅厚≥25μm。

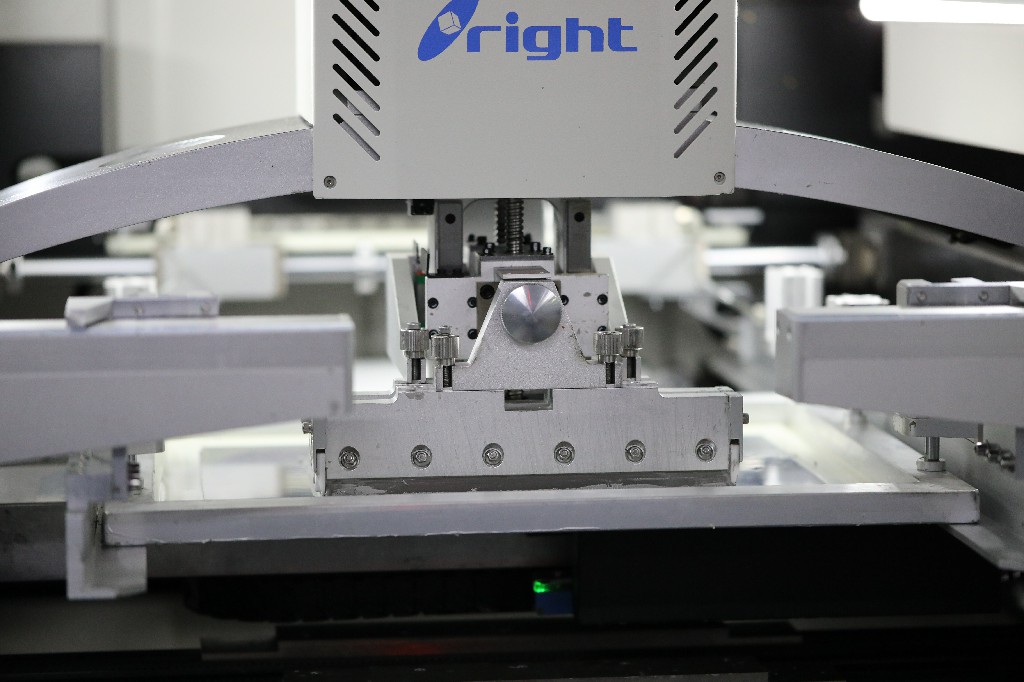

　　三、加工工藝的關鍵影響

　　1. 壓合工藝控制

　　在多層板壓合階段，采用梯度升溫工藝(每分鐘3-5℃)，配合30-50psi的階梯式加壓方案。相比傳統工藝，可將層間殘余應力降低38%。

　　2. 表面處理選擇

　　實驗對比顯示：采用沉金工藝的12層板比OSP處理板件翹曲量減少0.12mm。我們推薦高多層板優先選用ENIG或沉銀表面處理。

　　四、熱應力累積效應

　　1. 回流焊溫度沖擊

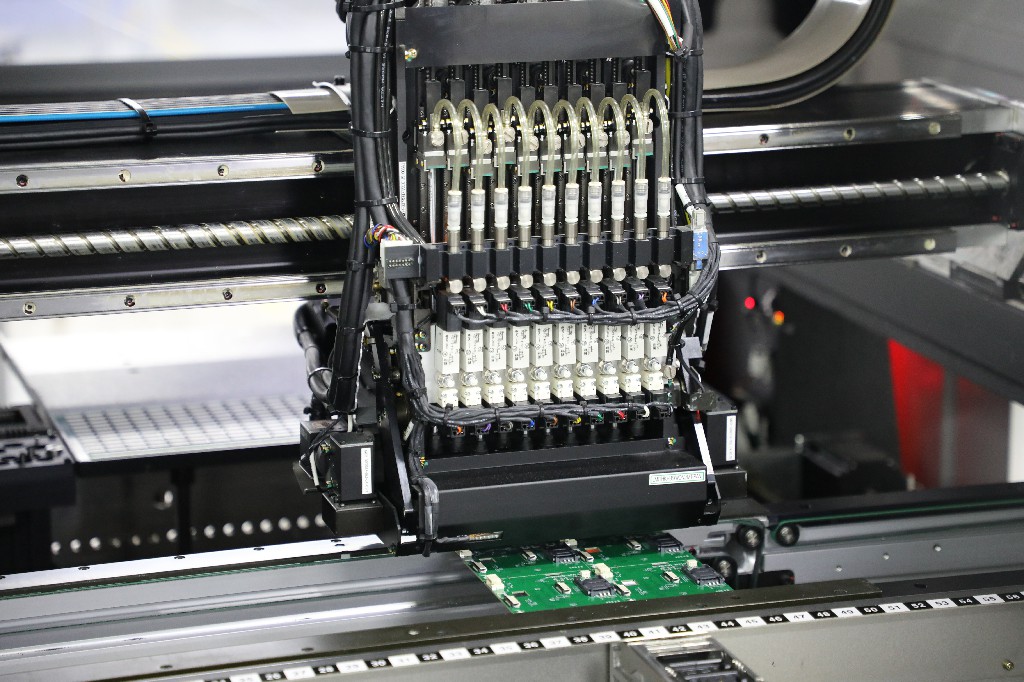

　　SMT貼片過程中，PCB需經歷3-5次200℃以上的溫度循環。通過定制氮?dú)獗Ｗo(hù)回流焊設備，將峰值溫度波動控制在±3℃以內，有效降低熱應力累積。

　　2. 分階段降溫策略

　　對于16層及以上PCB，我們采用三級梯度降溫工藝(220℃→180℃→150℃)，每個階段保持20-30秒，使CTE差異導致的形變得以漸進釋放。
